- 編號：23167936
- 頻率：12~60MHZ

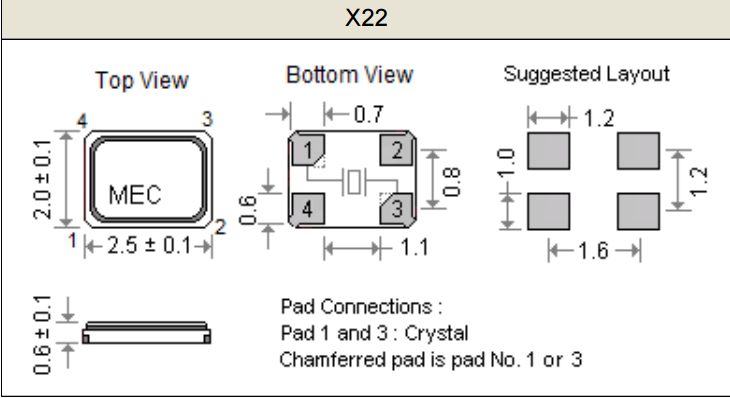

- 尺寸：2.5*2.0mm
MERCURY晶振,2520貼片晶振,X22晶體諧振器
小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖...
.jpg)
MERCURY晶振,2520貼片晶振,X22晶體諧振器.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振的切型.采用高速線切割技術:1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料,如:磨料、線切割線、槽輪等；3.確認最優的石英晶振切割工藝參數.通過以上方法使切割出石英晶體諧振器晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生產效率.
石英晶振的切型.采用高速線切割技術:1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料,如:磨料、線切割線、槽輪等；3.確認最優的石英晶振切割工藝參數.通過以上方法使切割出石英晶體諧振器晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生產效率.
| MERCURY晶振 | 單位 | X22晶振 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 12MHz~60MHz | 標準頻率 |
| 儲存溫度 | T_stg | -55°C ～ +105°C | 裸存 |
| 工作溫度 | T_use | -20°C ～ +70°C | 標準溫度 |
| 激勵功率 | DL | 100μW Max. | 推薦:100μW |
| 頻率公差 | f_— l | ±10ppm,±20ppm,±30ppm |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.caiyun24h.cn/ |
| 頻率溫度特征 | f_tem | ±50×10-6/-10 to +70°C | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 6pF~20pF | 不同負載要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | DL=100μW |
| 頻率老化 | f_age | ±5×10-6/year Max. | +25°C,第一年 |
.gif)
：
焊接和超聲波清洗
無源晶振單元的焊接溫度條件是旨在允許同時處理其他電子元件,但取決于產品類型條件可能受到限制.確認使用前的條件.基本上,超聲波清洗助焊劑允許,但在某些情況下,與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化.請檢查所有清潔前的條件.
腐蝕性物質的影響
當晶體單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷,例如包裝失去其密封性由于腐蝕.選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑.
安裝引線安裝型晶體單元
(1)在PC板上安裝一個晶體單元,使其高度單位低于其他部分;這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方.玻璃破碎可能會影響進口晶振氣密性密封導致性能下降.
(2)安裝鉛封式晶體單元時使用PC板,PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝.螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分.
MERCURY ElectronicInd Co.,Ltd.成立于40年前,于1973年成立,是臺灣第一家石英晶體頻率控制產品制造商.作為晶體行業的先驅,Mercury通過研發許多新的前沿產品來不斷滿足市場需求.這些高精度產品中的許多產品都滿足非常嚴格和精確的規格,并且還提供微型表面貼裝封裝.頻率范圍從低KHz到八百MHz.Mercury的質量是首屈一指的,可確保每批產品都滿足從航天技術,電信到消費電子產品的每種應用所必需的標準.致力于保持其高質量通過不斷改進其制造技術并保持其新產品開發來達到標準.
MERCURY石英晶振環保環境與發展對策：實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
MERCURY晶振減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
MERCURY瑪居禮晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.
我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、貼片晶振、有源晶體原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.
