更多>>高精度TCXO溫補晶振可實現恒溫晶振水平的性能
來源：http://m.caiyun24h.cn 作者：康華爾電子技術部 2018年01月24
由于智能手機等移動設備的通信數據量飛躍性增加,小型基站和光傳輸網的構建成為必需.在將網絡同步時基準時鐘器件使用的是原子頻率標準或OCXO晶振,但為滿足低成本化的要求,我們通過將TCXO高精度化,使其頻率的穩定程度達到了與OCXO晶振相同的水平.
由于視頻等的傳播帶來的移動流量增大,移動網絡基站的通信容量已接近飽和.作為解決方案,有提議通過增加小型基站來減輕大區的負荷,今后預計小型基站的需求將會急速增加。
主要理由是，相比增加大區所需的巨大成本，小型基站的成本很低。這些基站里使用的是高精度的時鐘器件。
高精度溫補晶振適用于各通信公司的基干部分的最高等級時鐘器件使用銫、銣等的原子頻率標準，實現了非常高的精度。
設置于基站的設備，通常是與原子頻率標準同步的，但在因故無法同步時需要以自身具備的精度繼續通信，所以還設定了Holdover精度和Free run精度，前者是為了在一定時間內以之前的同步數據為本確保精度，后者是為了以自己本身的精度工作。

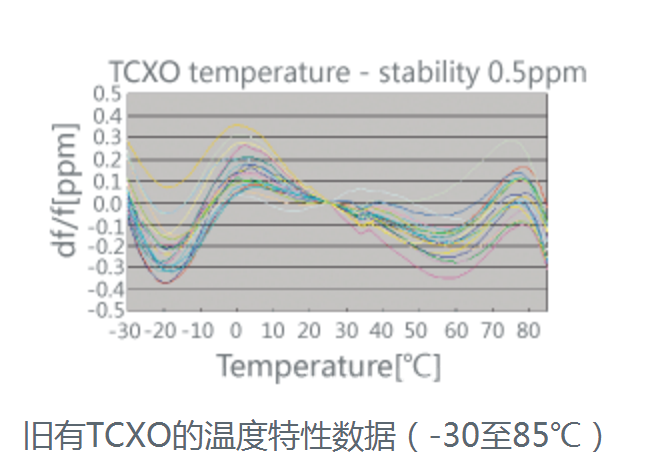

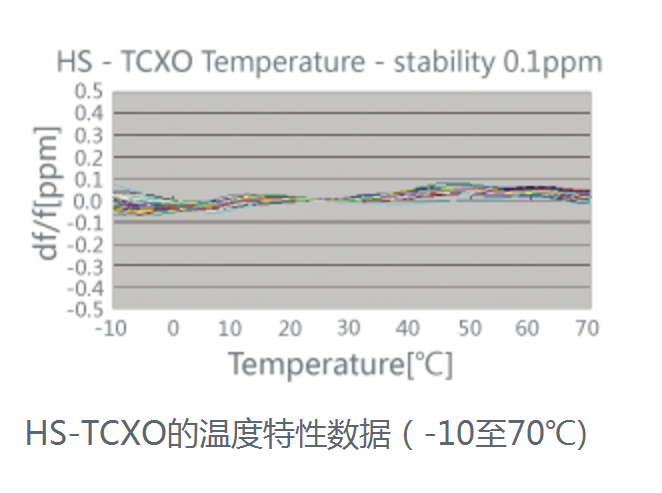

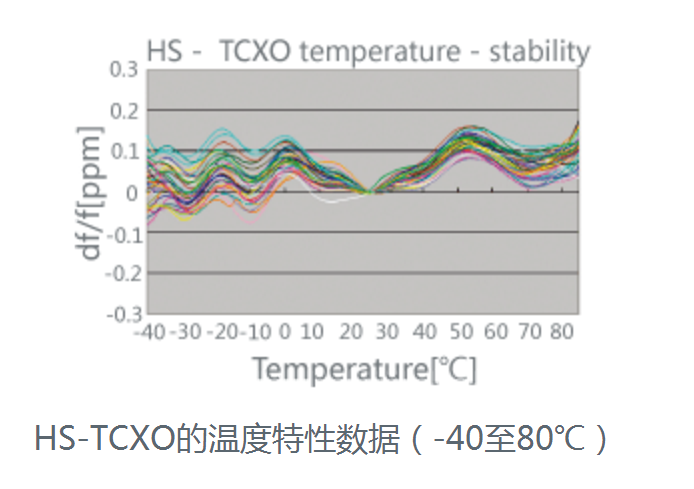

高精度TCXO(HS-TCXO)XT(N)CLH_J系列是既能達到OCXO水平的溫度特性，即在-10至70℃溫度范圍內保持±100ppb的精度（-40至85℃溫度范圍內是±200ppb），又能確保Holdover和Free run精度的產品。現在我們正在開發將溫度范圍進一步擴大的產品。

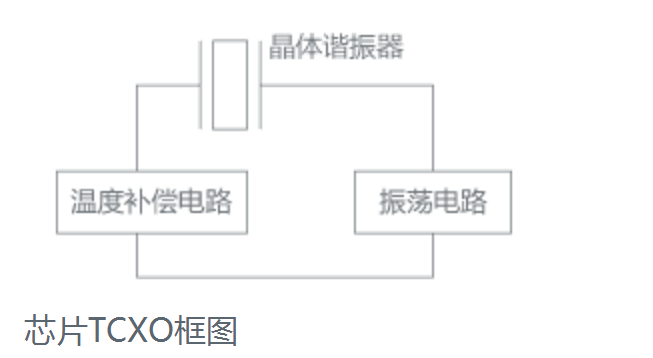

在村田，通過集成電路化技術開發了能得到高次函數溫度補償的溫度補償電路（根據補償電壓改變晶體諧振器的負荷量）和組裝了振蕩電路的單芯片TCXO用集成電路。此外，還利用模擬技術做出最恰當的坯料設計，開發了無頻率陷落的諧振器。HS-TCXO在綜合這些技術確保高精度的溫度特性的同時，實現了不亞于OCXO的小體積和低耗電。
用語解釋

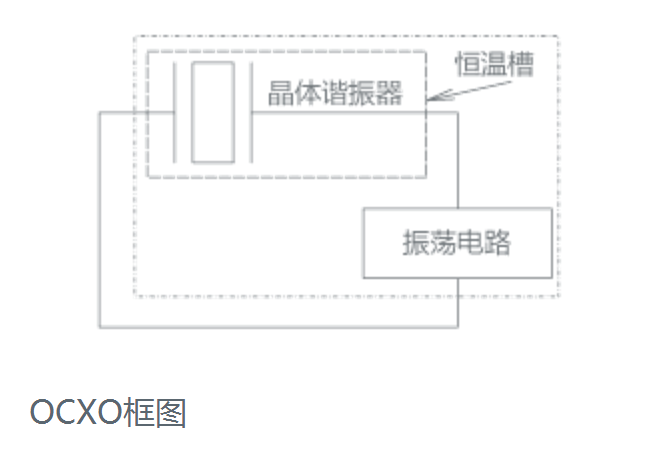

| OCXO (Oven Controlled crystal Oscillator) : | 帶恒溫槽的晶體振蕩器。 |
|---|---|
| TCXO (Temperature compensated crystal Oscillator) : | 溫度補償型晶體振蕩器。 |
| 時鐘器件: | 信號源。 |
| 小型基站: | 面向建筑物內以及小規模區域的小型基站。 |
| 大區 (macro cell) : | 現行的基站。 |
| 無頻率陷落: | 向石英晶體諧振器連續施加溫度變化時產生的共振頻率的急劇變動現象。 |
